5. Verifica fessurazione SLE

Verifica di una sezione rettangolare 100x140cm. L'armatura superiore è costituita da 5 Ø20mm e l'armatura inferiore è costituita da 10Ø26mm.

• Classe CLS: C35/45 (fck=35MPa)
• Acciaio B450C (fyk=450 MPa, E = 200000 MPa)
• Condizioni ambientali: molto aggressive

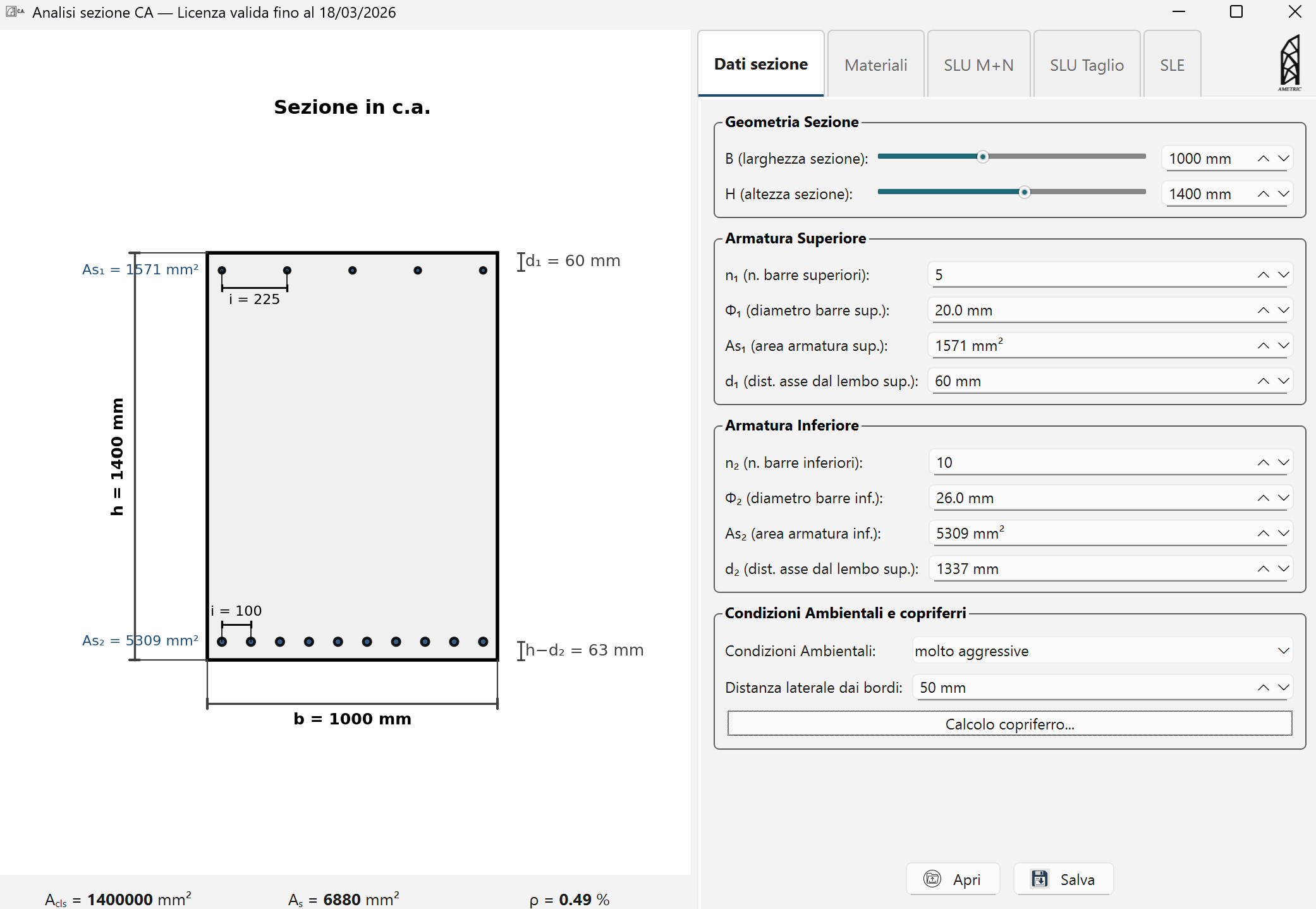

Impostazione della sezione 1000×1400 nella scheda "Dati sezione": 5Ø20 superiori e 10Ø26 inferiori

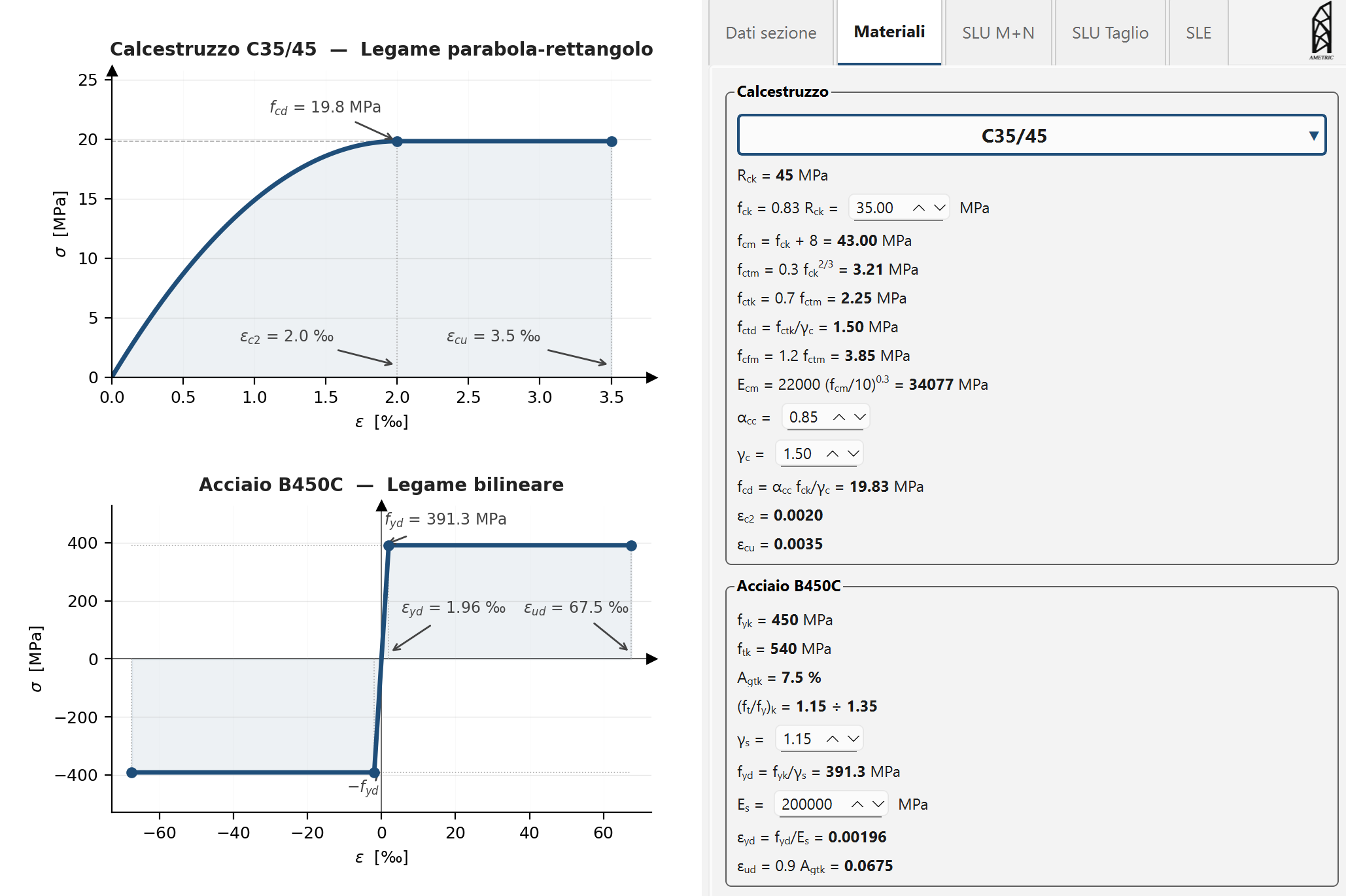

Definizione dei materiali: calcestruzzo C35/45 e acciaio B450C

Si svolgono le verifiche in SLE frequente, con le seguenti azioni sollecitanti:

N_Ed = -400 kN (trazione)

M_Ed = 1150 kNm (flessione positiva -> trazione fibre inferiori)

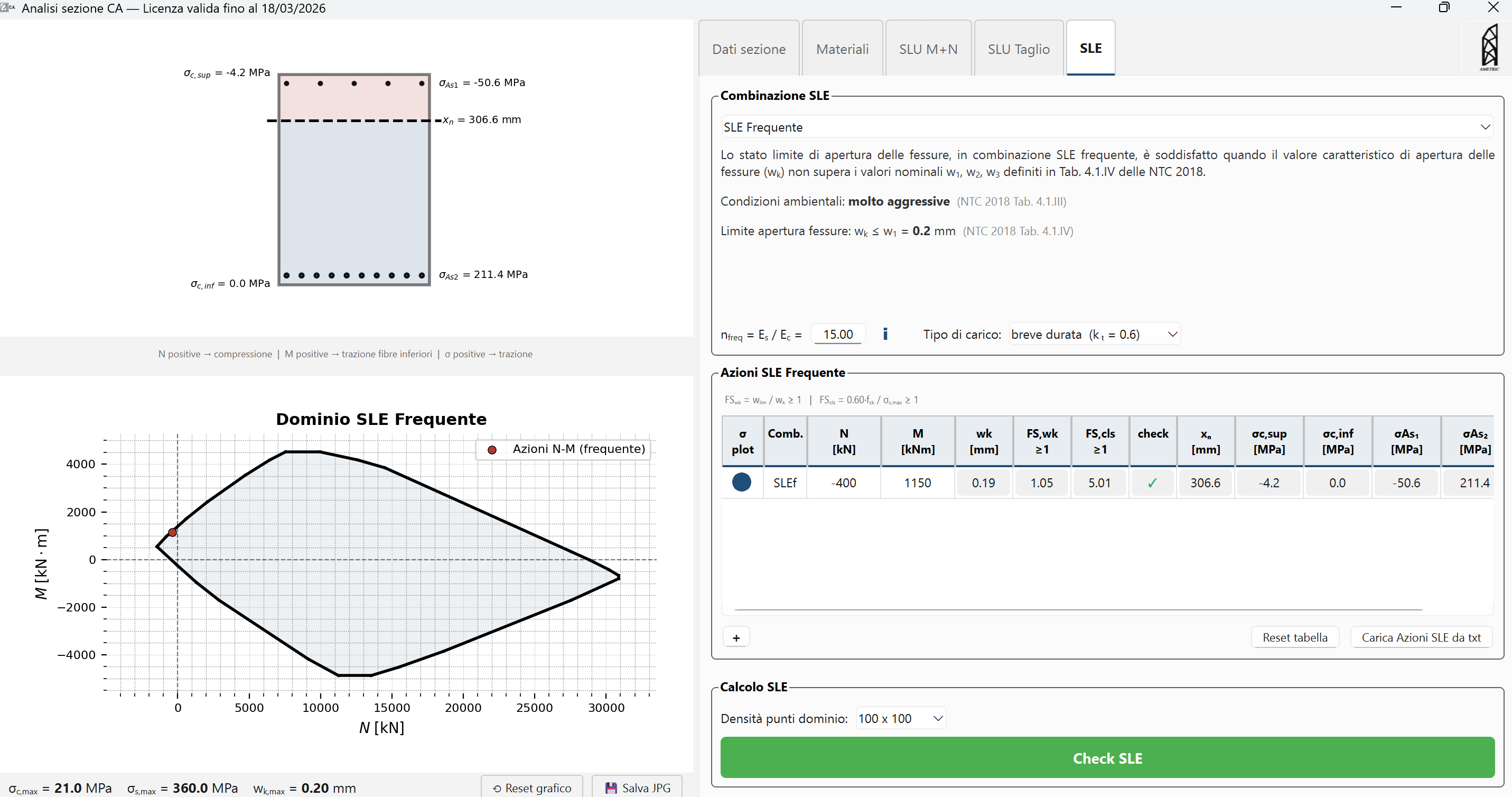

Risultati delle verifiche SLE frequente in AMetric_sez_CA

Il calcolo di σ_c,sup = -4.2 MPa (compressione) e σ_As2=211.4 MPa (trazione) risulta coerente con i risultati di VCA-SLU.

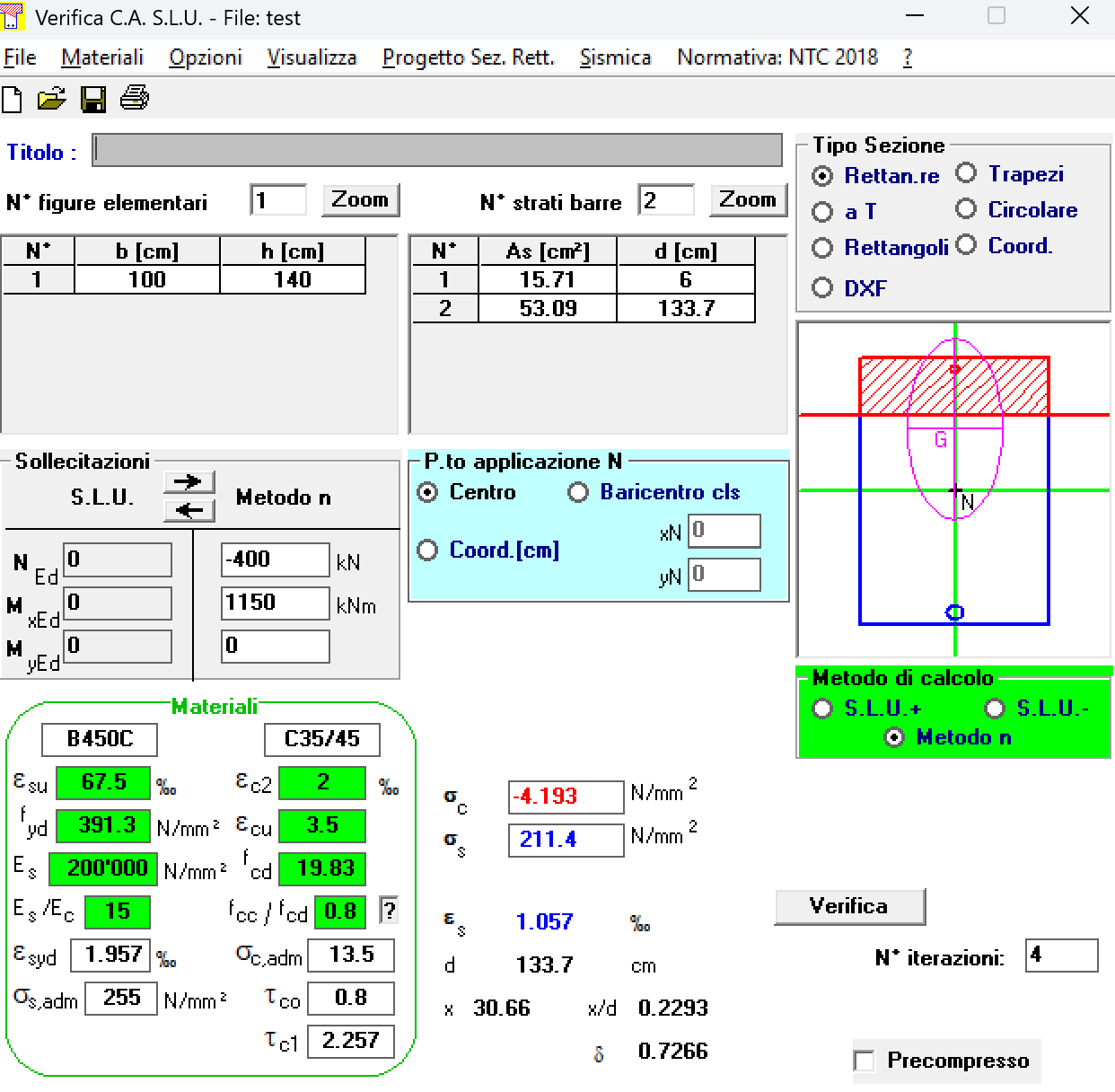

Risultati SLE con il metodo n in VCA-SLU: σ_c,sup e σ_As2 coincidono

Il calcolo dell'ampiezza di apertura delle fessure w_k = 0.19mm < 0.2mm risulta coerente con i risultati ottenuti con l'ausilio di un foglio di calcolo excel.

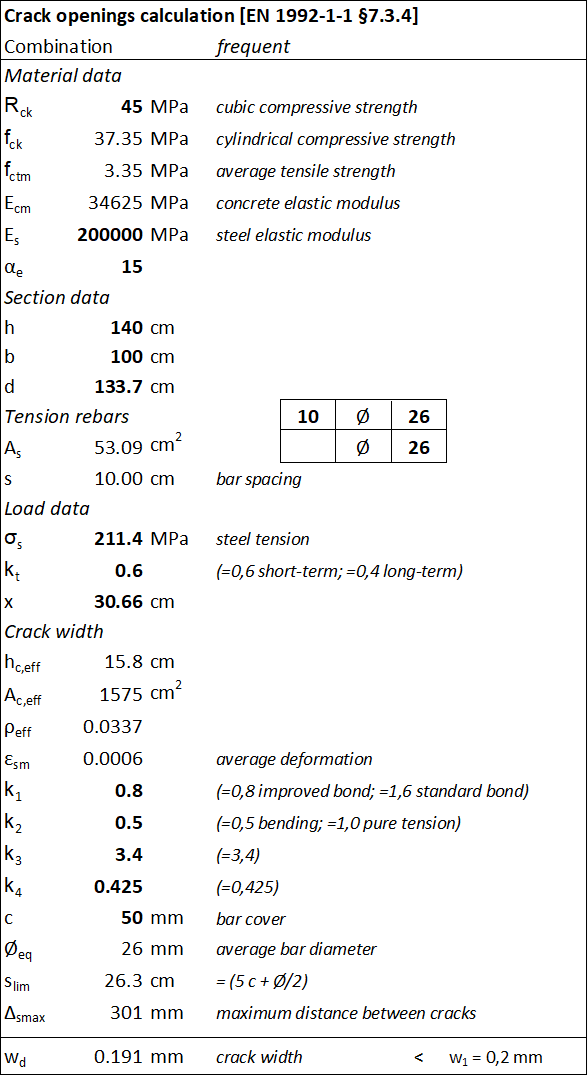

Calcolo dell'apertura delle fessure (EN 1992-1-1 §7.3.4) con foglio di calcolo: w_d = 0.191 mm
