1. Dominio SLU - bibliografia

L'esempio applicativo è tratto dal capitolo 7 del libro "Progetto delle strutture in calcestruzzo armato con l’Eurocodice 2 e le Norme Tecniche per le Costruzioni 2018" di F.Angotti, M. Guiglia, P. Marro, M. Orlando.

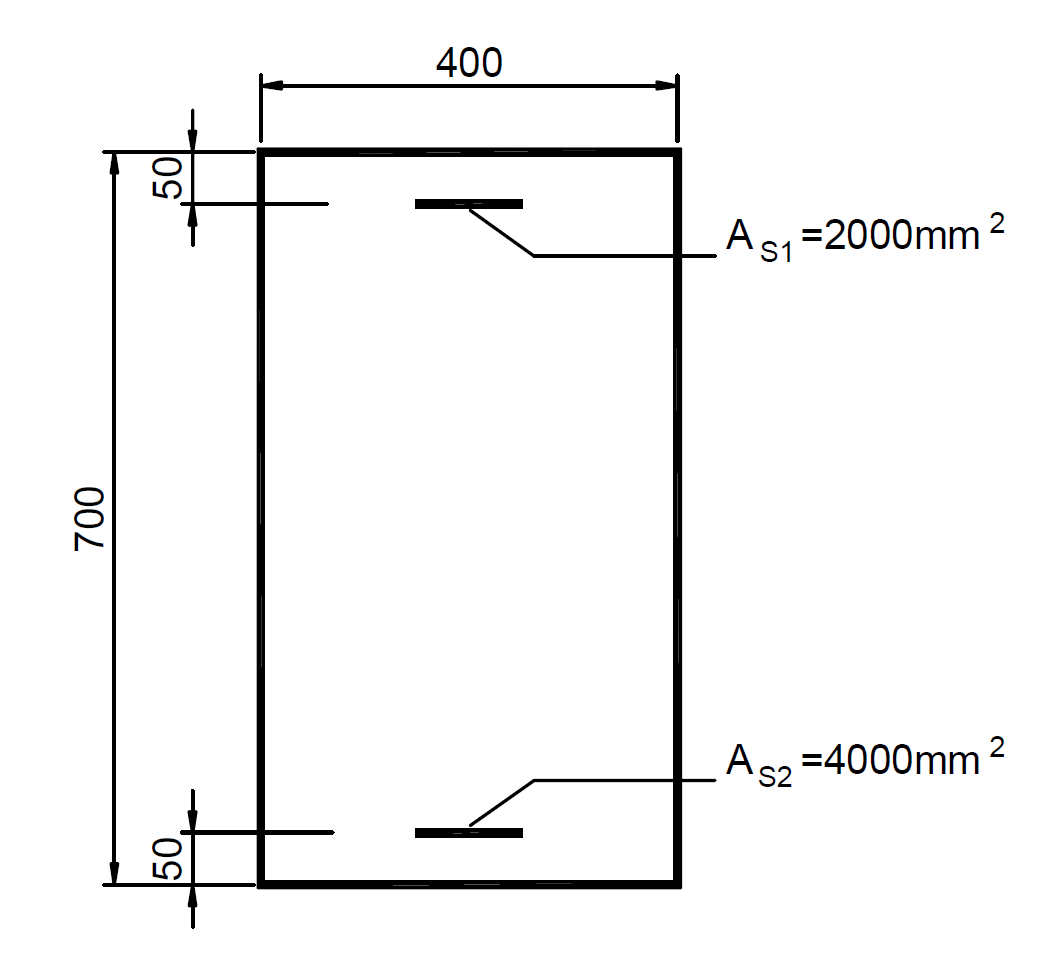

• Tipo sezione: rettangolare
• b = 400 mm
• h = 700mm
• d₁ = 50mm
• d₂ = 650mm
• A_s1 = 2000 mm²
• A_s2 = 4000 mm²
• f_yk = 450 MPa
• f_yd = 391 MPa
• f_ck = 30 MPa

La geometria della sezione viene impostata nella prima scheda "Dati sezione". In condizioni SLU si può concentrare l'intera area di armatura in un'unica barra fittizia impostando n₁=n₂=1 e specificando manualmente i valori di A_s1 e A_s2.

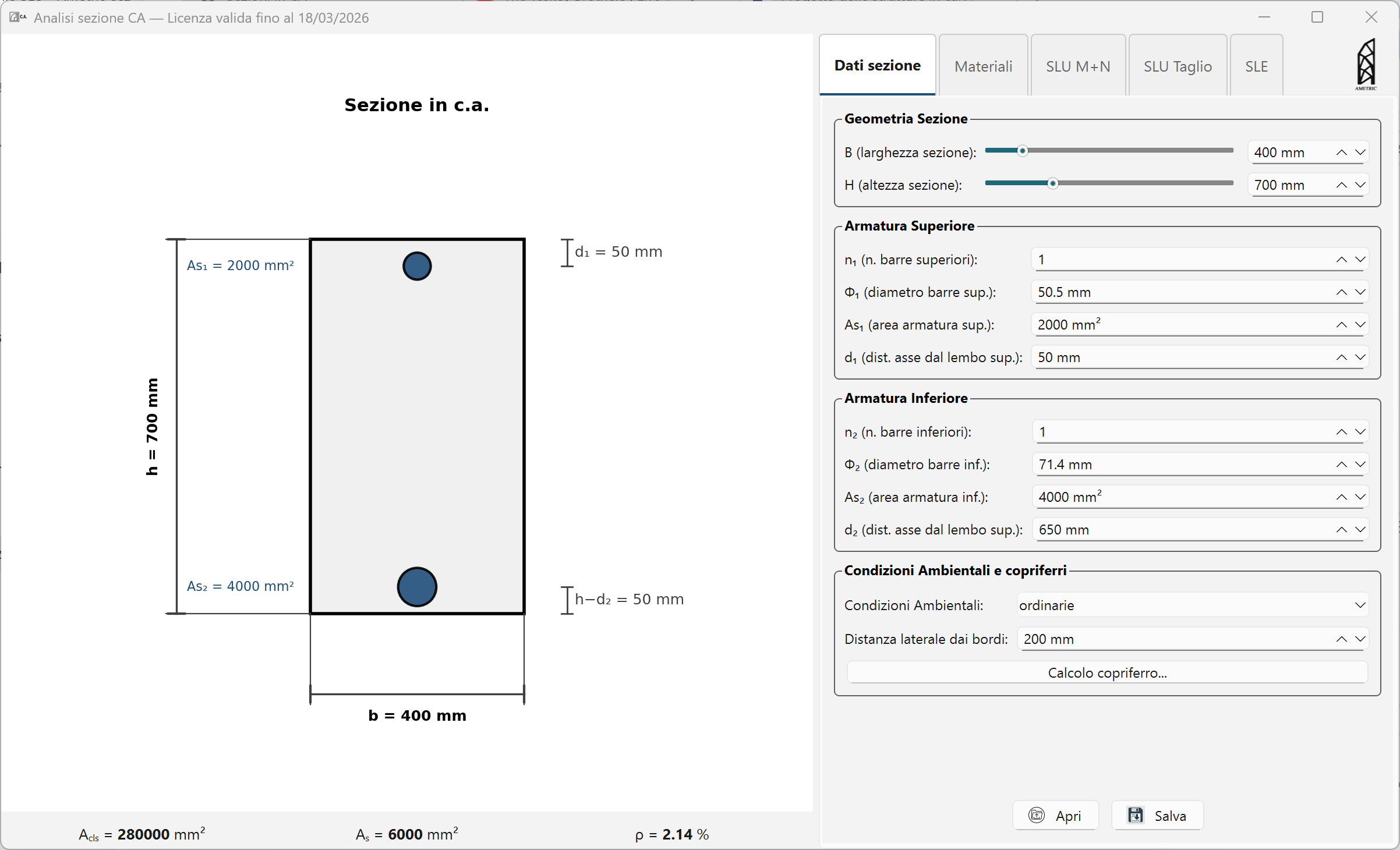

Definizione geometria sezione

La definizione dei materiali avviene in una scheda dedicata. Impostare un calcestruzzo di classe C30/37. Il valore di f_ck è calcolato automaticamente dal software utilizzando la formulazione normativa f_ck = 0.83 R_ck = 30.71 MPa proposta in NTC 2018 [11.2.1]. Tuttavia per un confronto coerente con altri software e riferimenti bibliografici, è necessario impostare manualmente il valore f_ck = 30 MPa.

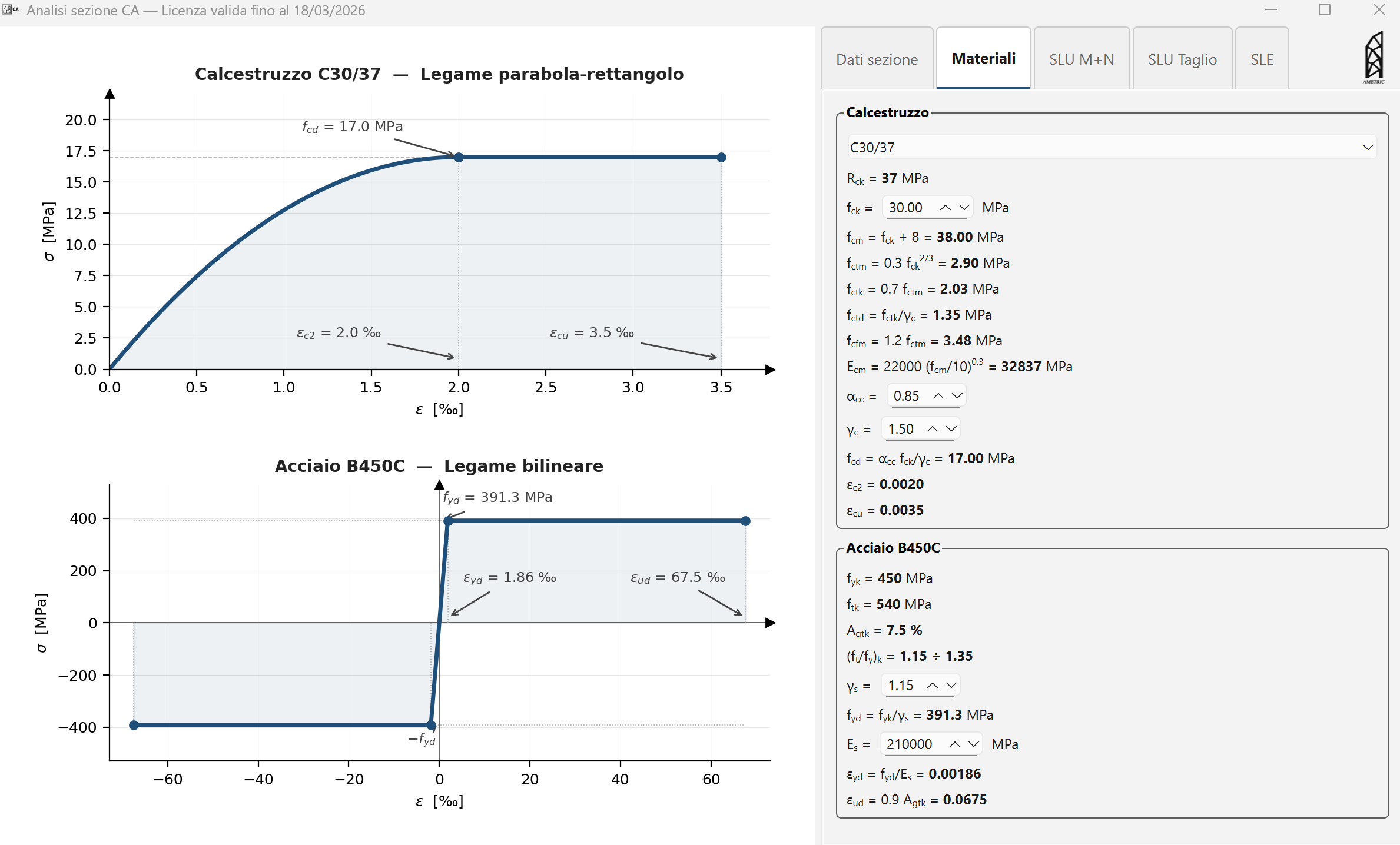

Definizione materiali (fck=30MPa e acciaio B450C)

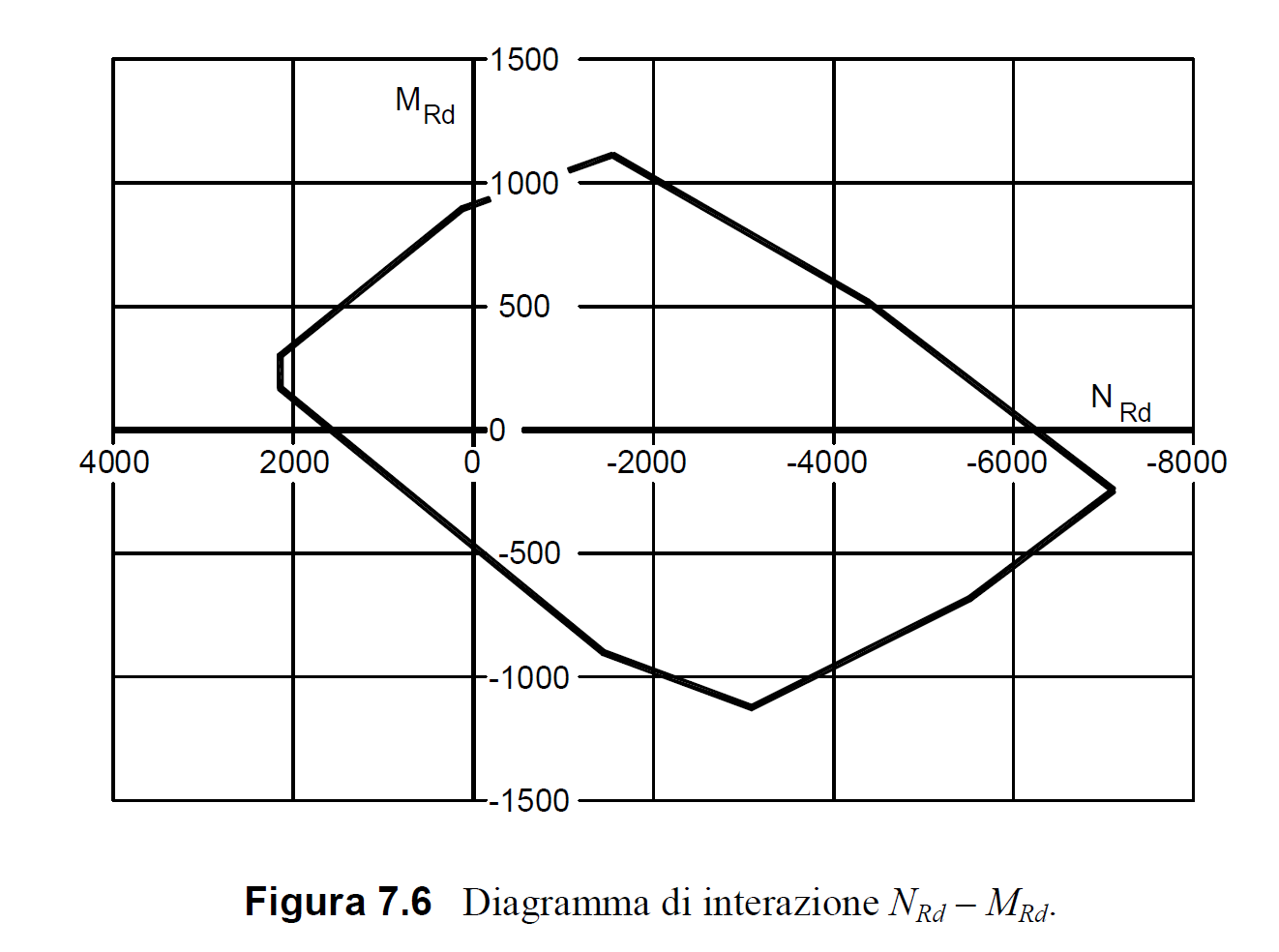

Si riportano nella seguente tabella i punti del dominio di resistenza presentati nel cap. 7 del testo citato. Ciascun punto della tabella viene plottato in rosso sul dominio N-M ottenuto con il software per verificarne la corrispondenza.

Info

Puoi riportare una lista di azioni N-M nella tabella delle azioni SLU del software con un semplice copia (CTRL+C) e incolla (CTRL+V).

Modifica il parametro "densità punti dominio" per infittire il numero di punti utilizzati nel tracciamento del dominio di resistenza.

NRd	MRd
-2170	294
-1289	560
-157	892
1511	1109
4360	519
4835	401
7106	-234
5415	-696
5140	-754
3070	-1114
1406	-892
-507	-325
-2170	175

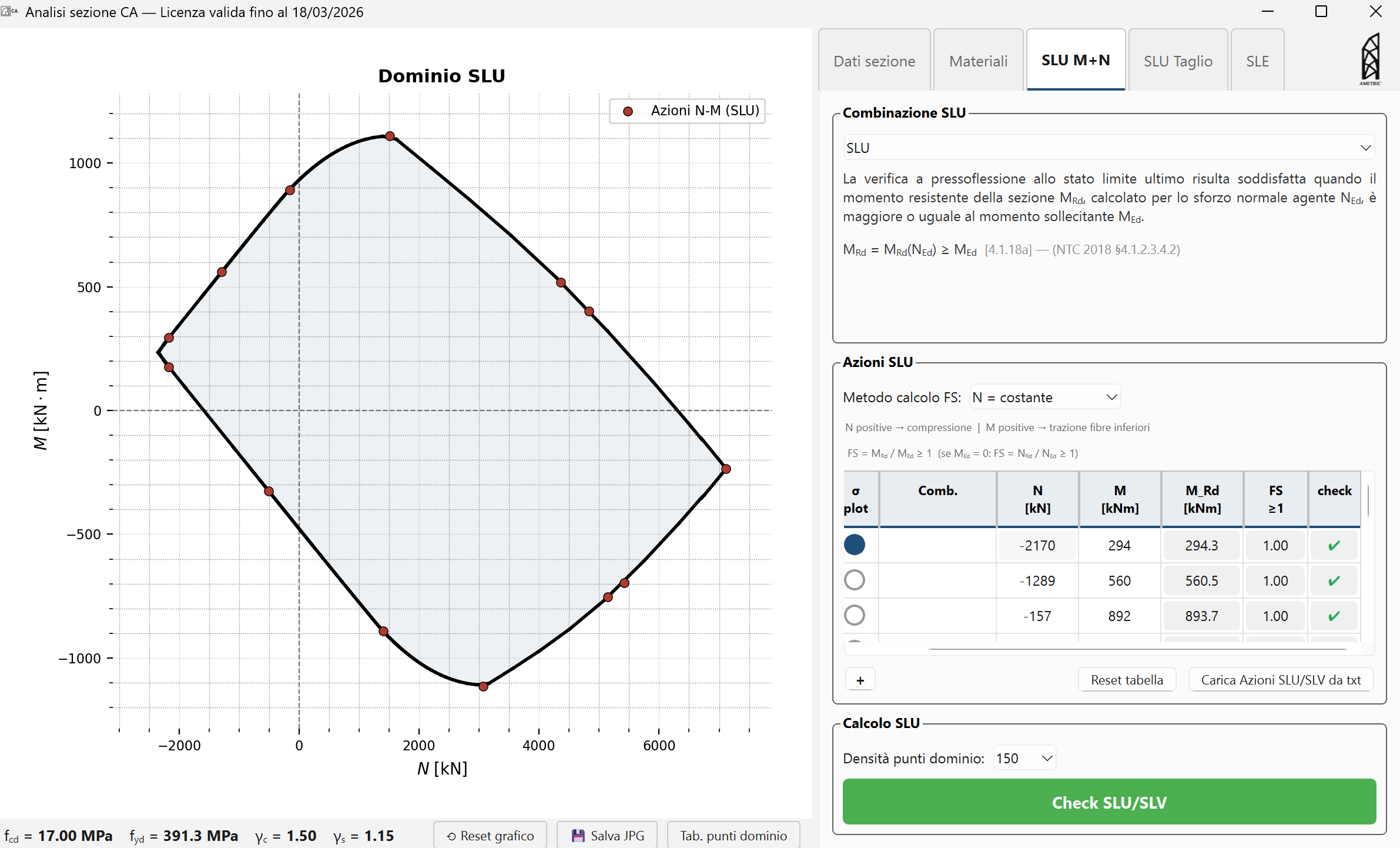

Dominio di resistenza della sezione

Tutti i punti N-M risultano sovrapposti alla frontiera del dominio di resistenza, con una perfetta corrispondenza dei risultati ottenuti con il software AMetric_sez_CA.
