Geometria

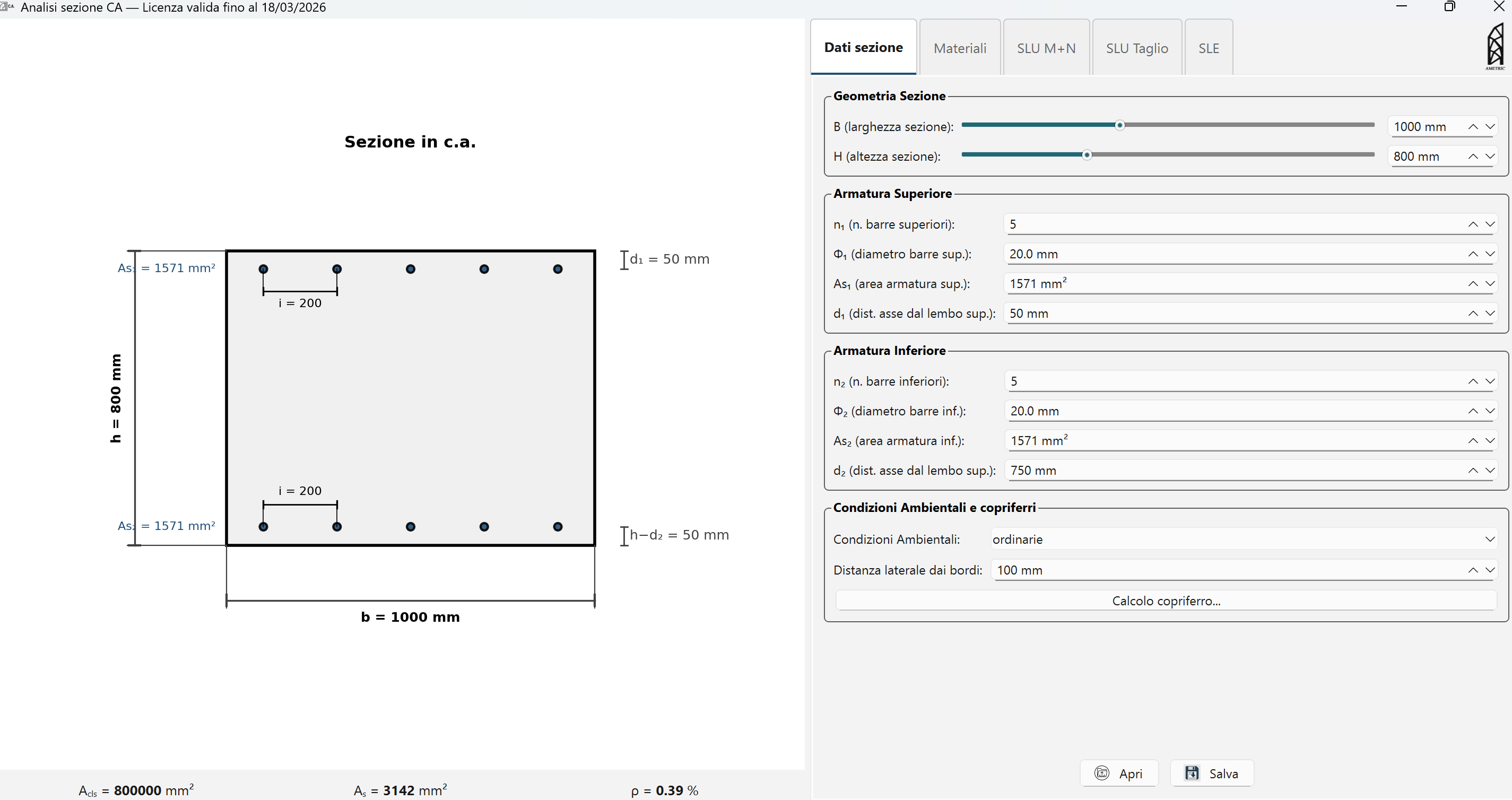

Nella scheda "Dati sezione" è possibile definire le caratteristiche geometriche della sezione rettangolare.
E' necessario specificare il quantitativo di armatura superiore As1 e inferiore As2.
I parametri sono tra loro collegati con la relazione As = nbarre ⋅ πΦ2/4, per cui è possibile specificare il numero di barre e il diametro, o viceversa specificare direttamente il valore dell'area di armatura As (il diametro verrà ricalcolato automaticamente).
Per verifiche SLU e per il calcolo delle tensioni SLE, è possibile concentrare tutta l'armatura in un'unica barra poiché il diametro del tondino di armatura e l'interasse non influenzano i risultati. Nel caso di verifiche SLE a fessurazione è necessario tenere in conto che l'interasse i tra le barre e il diametro delle barre sono parametri di calcolo.

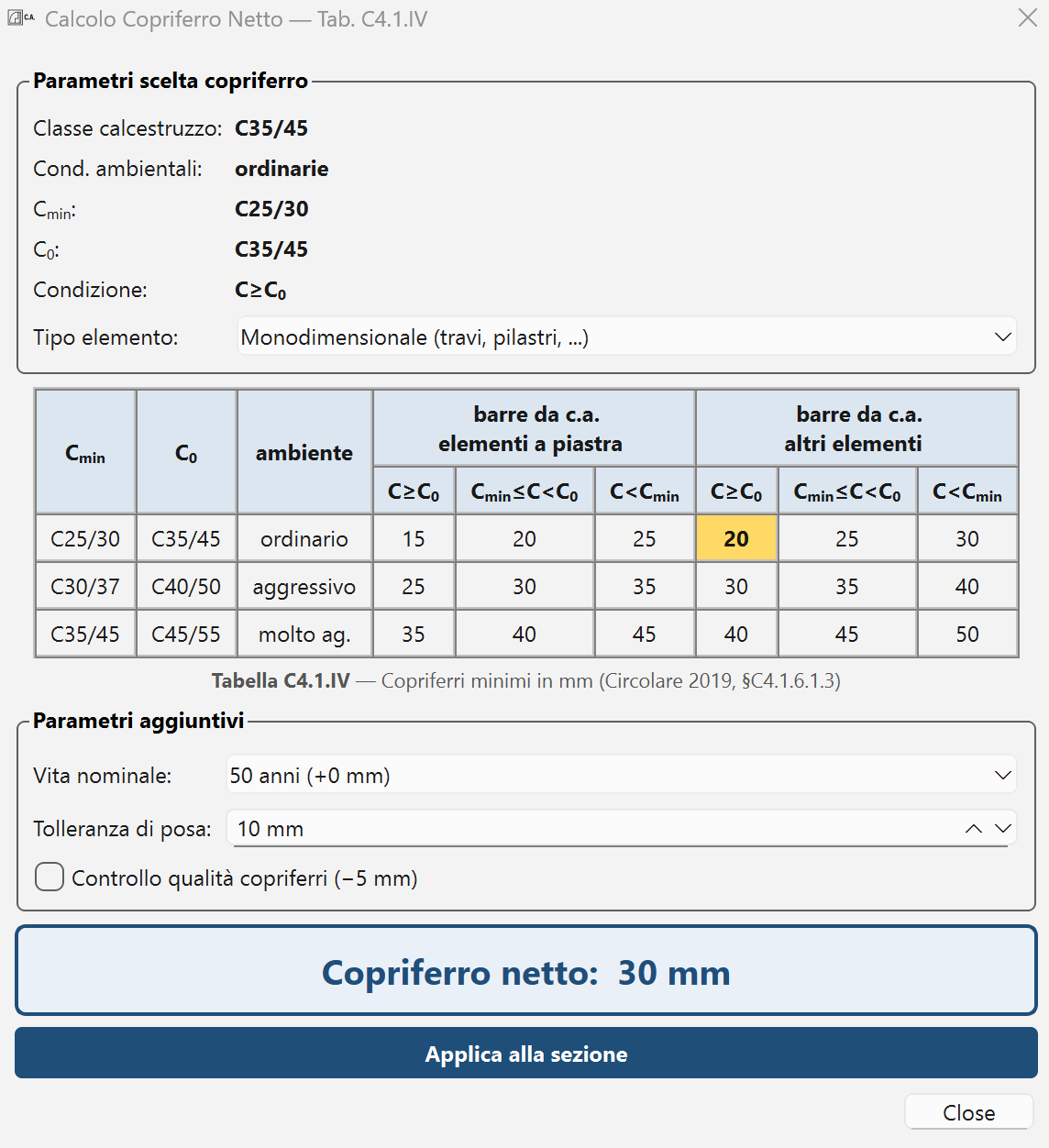

Il calcolo del copriferro avviene in un pannello dedicato che richiama direttamente la tabella di calcolo riportata nella tabella C4.1.IV della Circolare applicativa n.7/2019 delle NTC 2018.
Bisogna preliminarmente scegliere la classe di esposizione ambientale e la classe di calcestruzzo, poi calcolare il copriferro netto all'interno del pannello dedicato.
I valori di d1 e d2, ovvero le distanze tra asse barre e lembo superiore della sezione, possono essere aggiornati automaticamente cliccando su "Applica alla Sezione".
