4. Verifica tensioni SLE

L'esempio applicativo è tratto dall'appendice al capitolo 11 del libro "Progetto delle strutture in calcestruzzo armato con l’Eurocodice 2 e le Norme Tecniche per le Costruzioni 2018" di F.Angotti, M. Guiglia, P. Marro, M. Orlando.

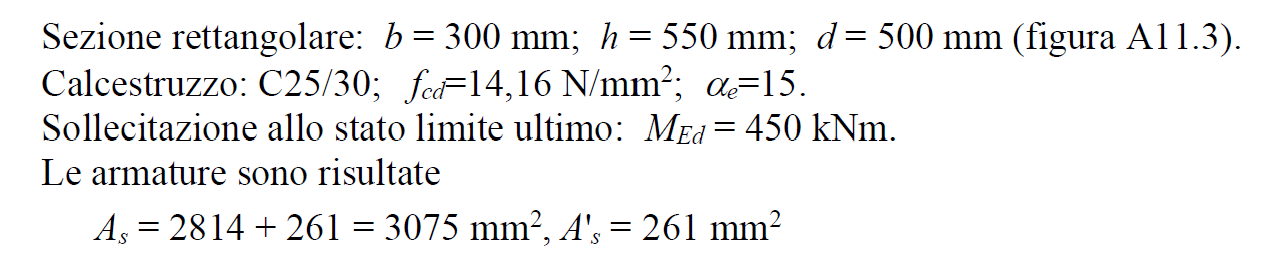

Dati dell'esempio 11.3 del testo: sezione 300×550, calcestruzzo C25/30, α_e = 15

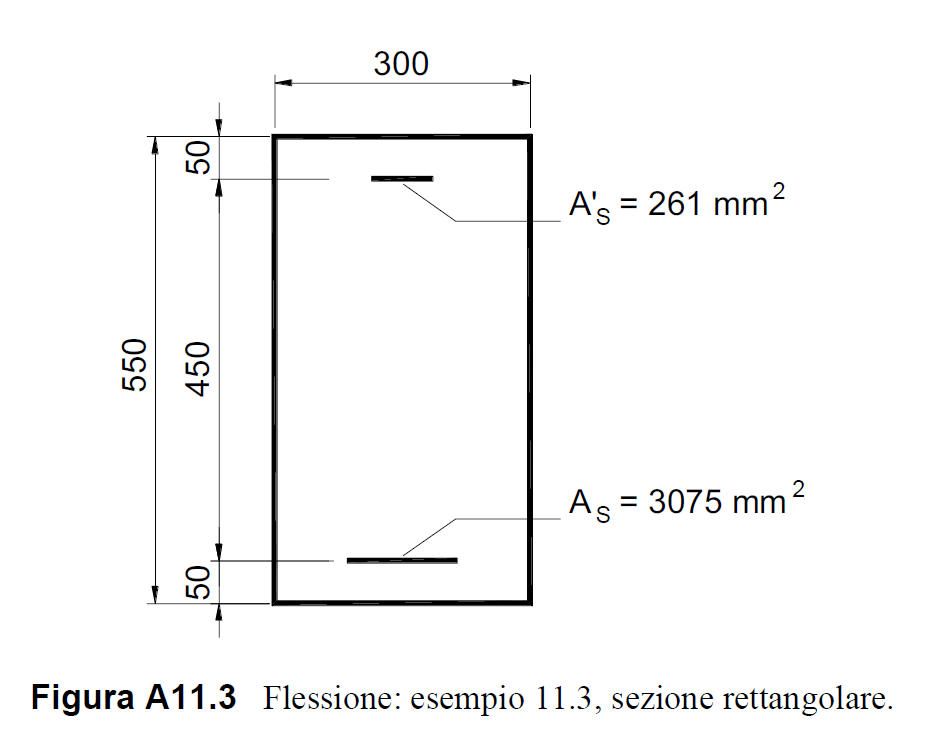

Geometria della sezione dell'esempio (Figura A11.3 del testo)

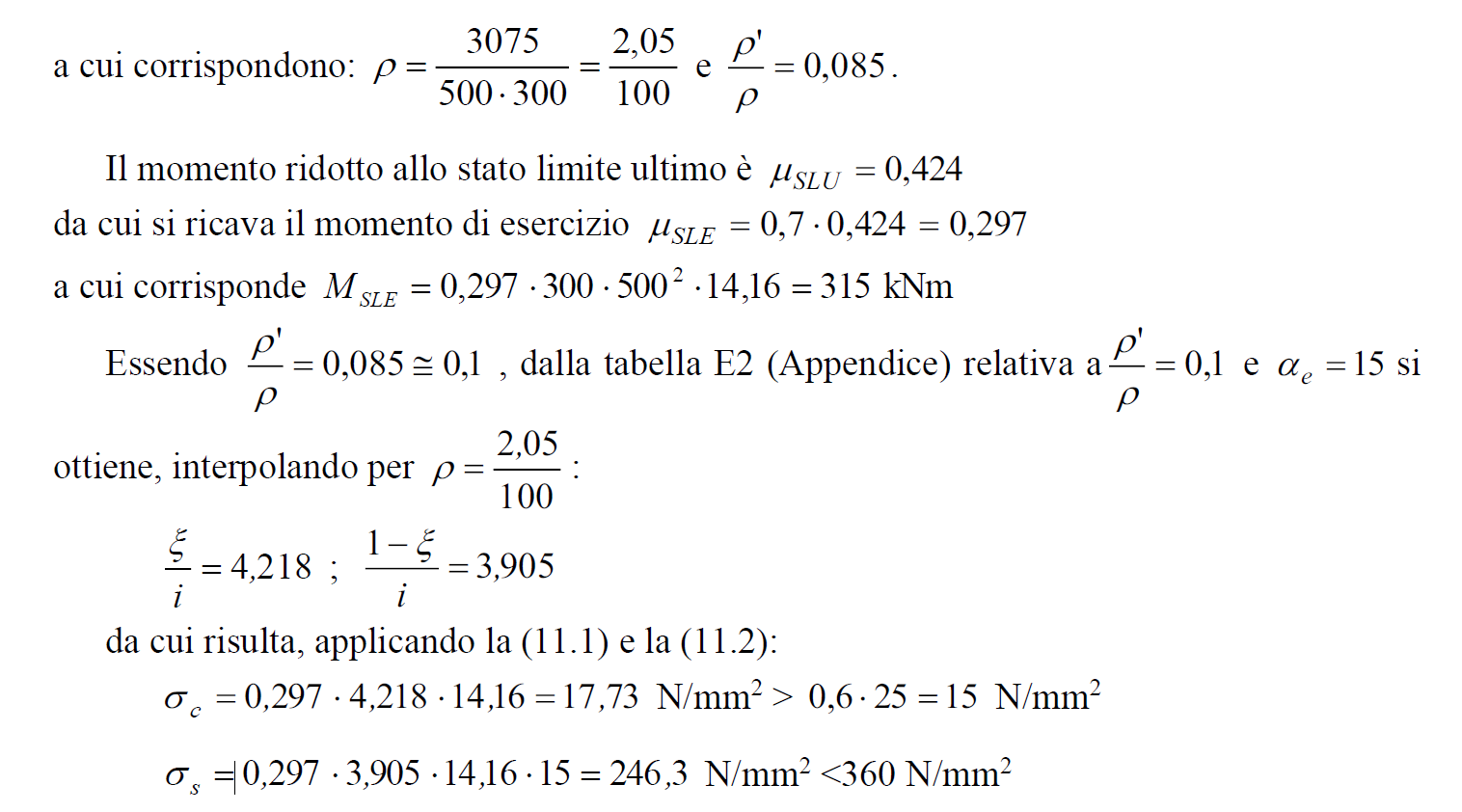

Svolgimento dell'esempio nel testo: σ_c = 17.73 N/mm² e σ_s = 246.3 N/mm²

Si replica il calcolo delle tensioni massime di calcestruzzo e acciaio con il software AMetric_sec_CA.

La geometria della sezione viene impostata nella prima scheda "Dati sezione". Per le verifiche tensionali SLE si può concentrare l'intera area di armatura in un'unica barra fittizia impostando n₁=n₂=1 e specificando manualmente i valori di A_s1 e A_s2.

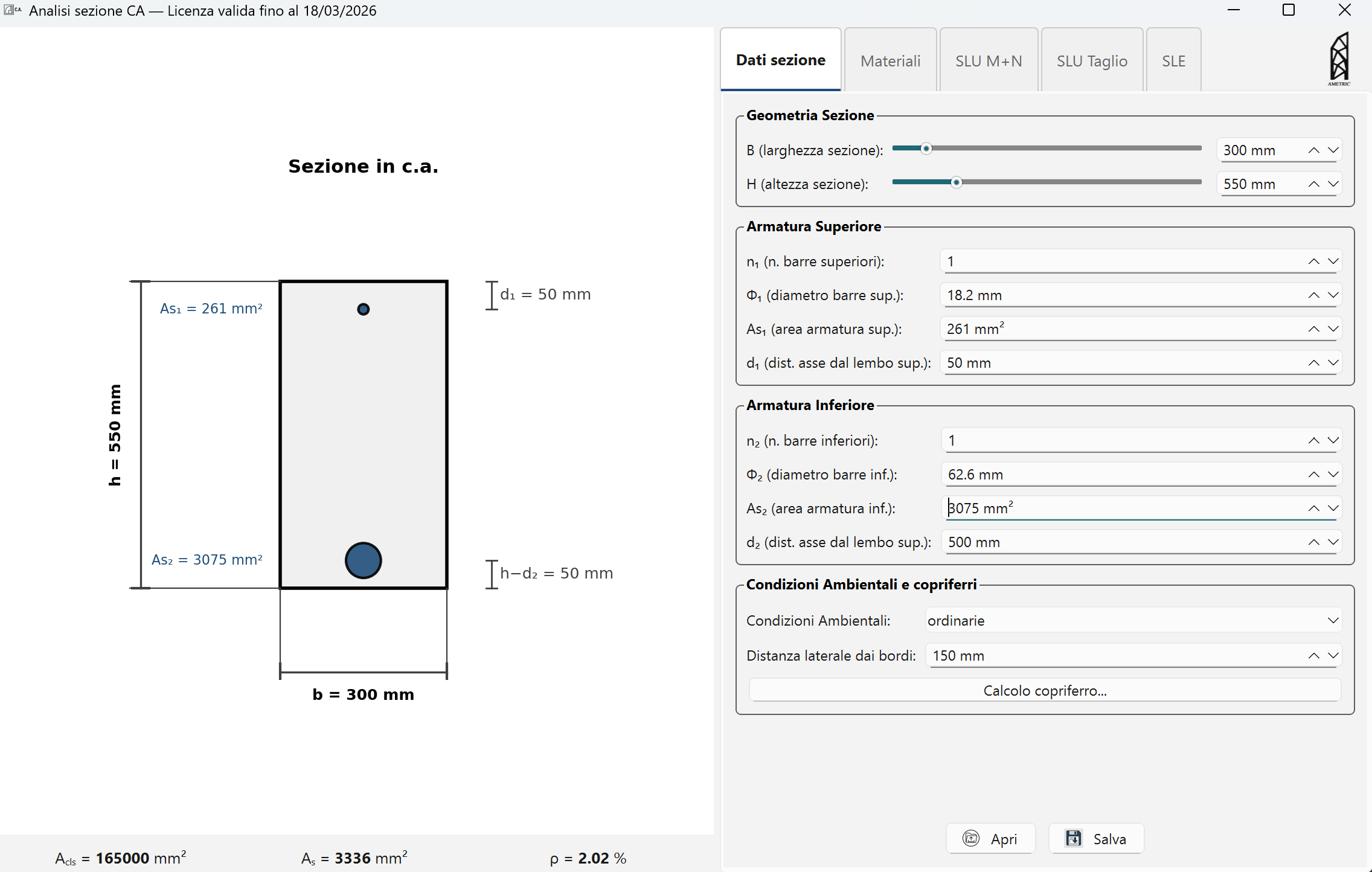

Impostazione della sezione nella scheda "Dati sezione", con le armature concentrate in barre fittizie

La definizione dei materiali avviene in una scheda dedicata. Impostare un calcestruzzo di classe C25/30. Il valore di f_ck è calcolato automaticamente dal software utilizzando la formulazione normativa f_ck = 0.83 R_ck = 24.9 MPa proposta in NTC 2018 [11.2.1]. Tuttavia per un confronto coerente con altri software e riferimenti bibliografici, è necessario impostare manualmente il valore f_ck = 25 MPa.

Allo stesso modo, il valore del modulo elastico E_s=210000 MPa è impostato nel software facendo riferimento alla Circolare 2019 [C4.1.2.2.5]. Per un confronto coerente, è necessario impostare manualmente il valore E_s=200000 MPa.

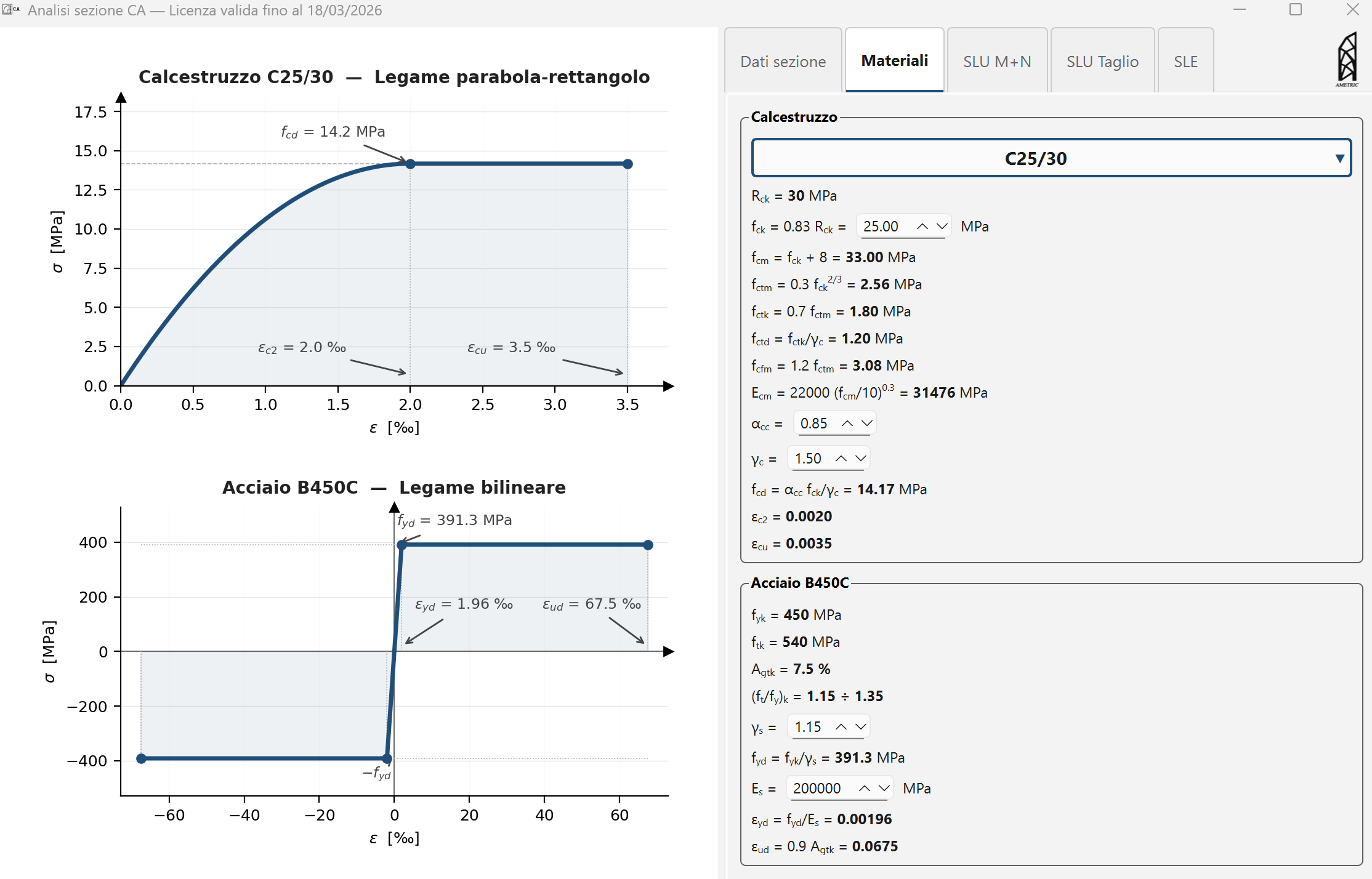

Definizione dei materiali: f_ck = 25 MPa e E_s = 200000 MPa impostati manualmente

Il calcolo di σ_c,sup = 17.9 MPa e σ_As2=246.4 MPa risultano coerenti con i risultati attesi.

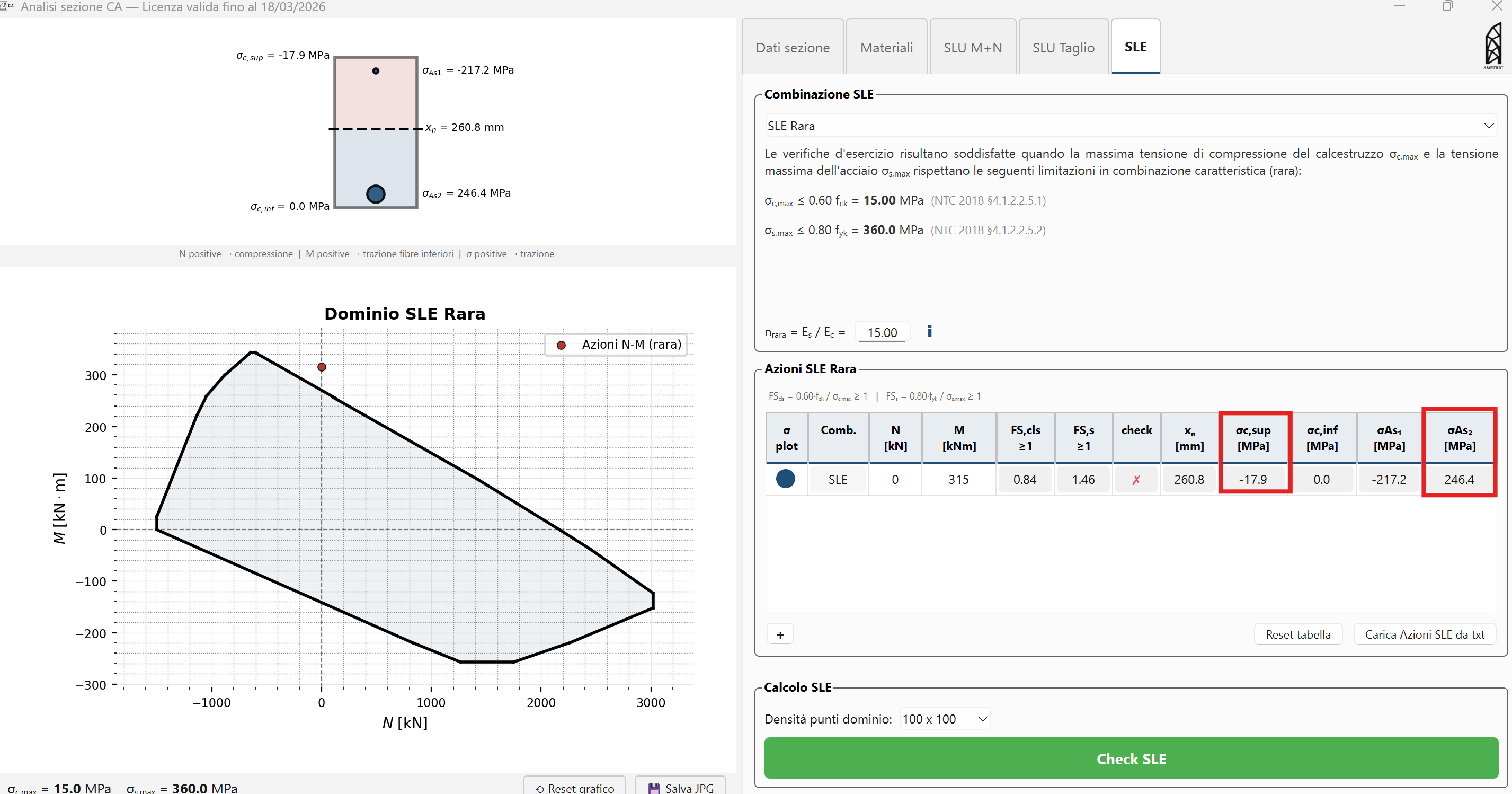

Calcolo delle tensioni SLE con AMetric_sez_CA: σ_c,sup = 17.9 MPa e σ_As2 = 246.4 MPa

L'ulteriore confronto con il software VCA-SLU indica una perfetta coerenza dei risultati ottenuti. Si valida anche l'esatta posizione dell'asse neutro x=260.8mm dal lembo superiore.

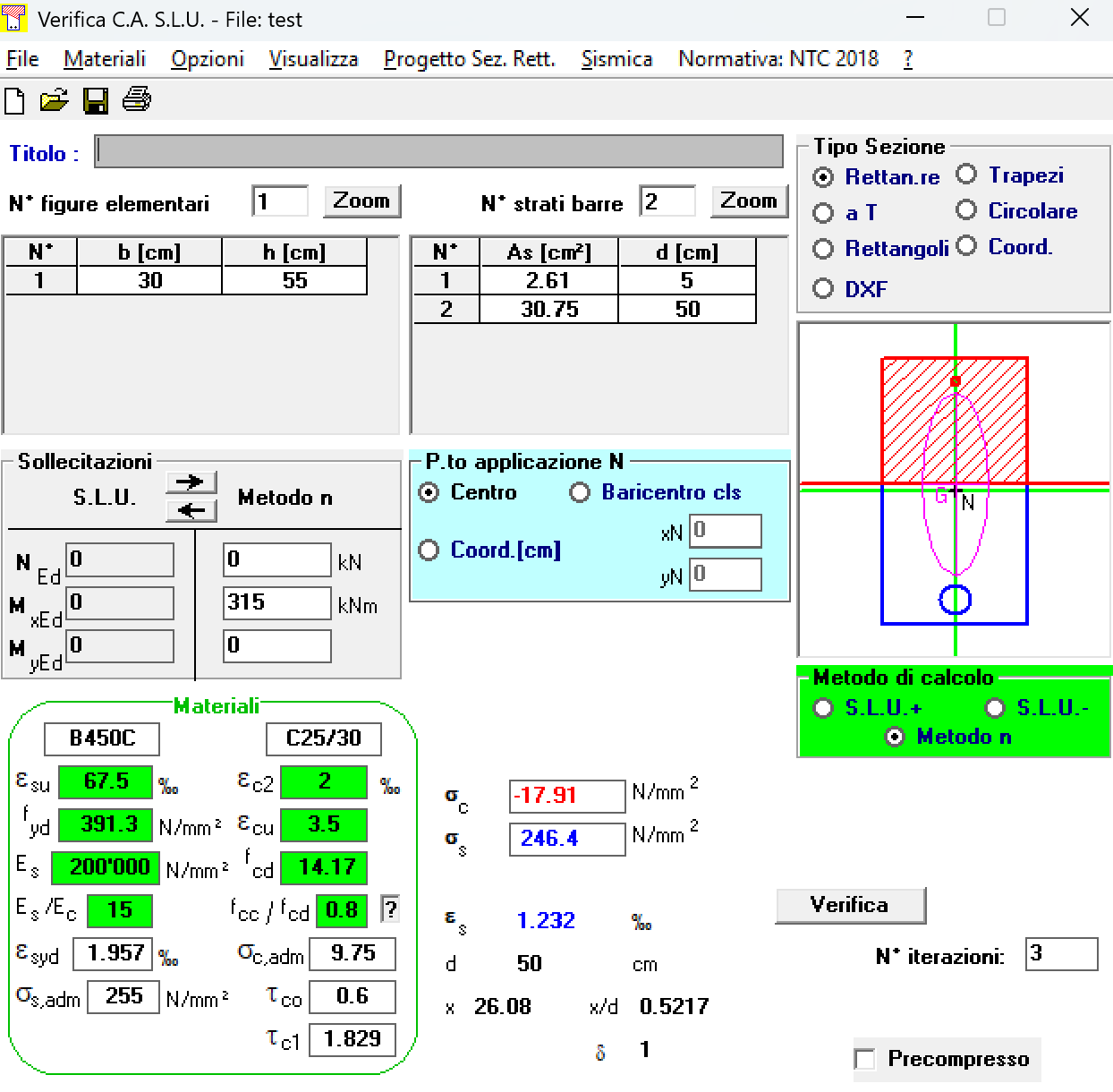

Validazione dei risultati con VCA-SLU: coincide anche la posizione dell'asse neutro x = 260.8 mm
