3. Verifica SLU a Taglio

L'esempio applicativo è tratto dal capitolo 8 del libro "Progetto delle strutture in calcestruzzo armato con l’Eurocodice 2 e le Norme Tecniche per le Costruzioni 2018" di Franco Angotti, Matteo Guiglia, Piero Marro, Maurizio Orlando.

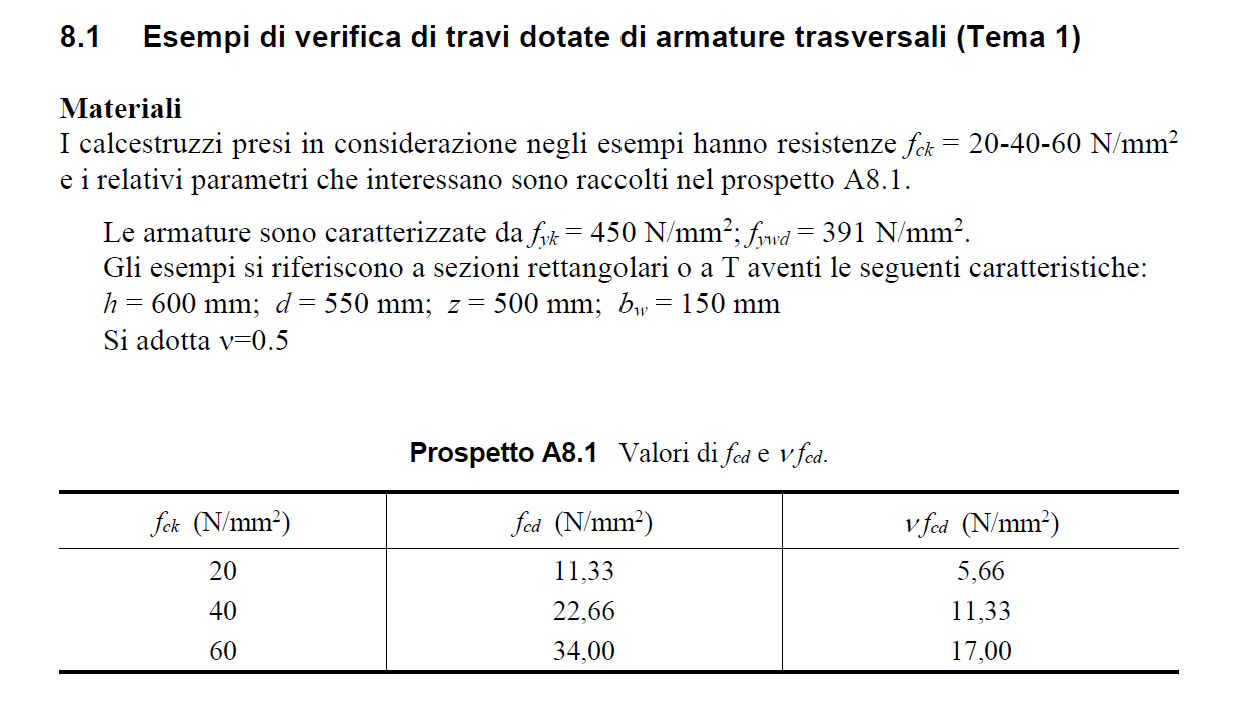

Dati dell'esempio del cap. 8 del testo: materiali e caratteristiche della sezione (Prospetto A8.1)

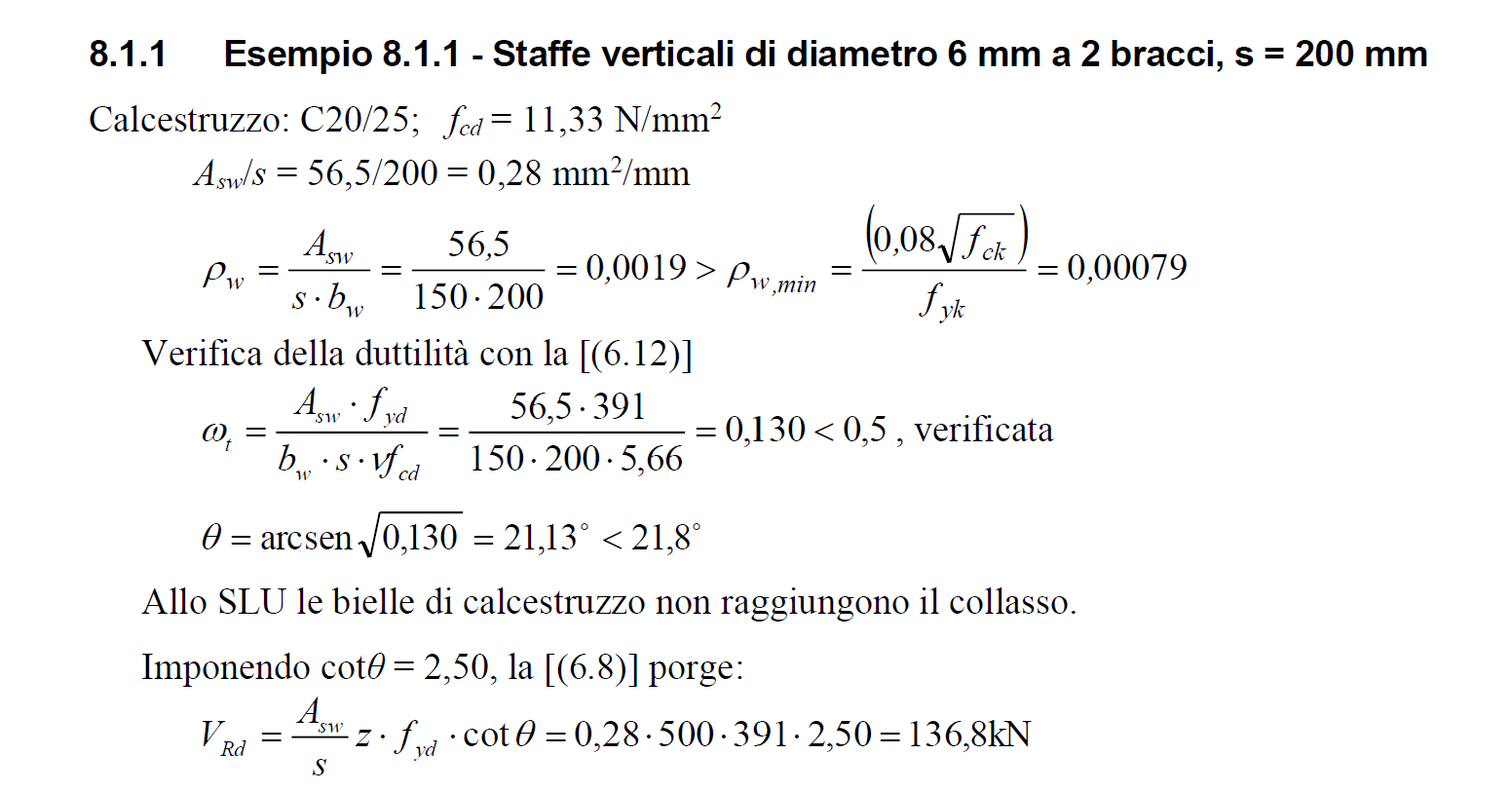

Svolgimento dell'esempio 8.1.1 del testo: staffe verticali Ø6 a 2 bracci, s = 200 mm → V_Rd = 136.8 kN

Si ripropone il calcolo della resistenza V_Rd all'interno del software di calcolo.

Si definisce una sezione rettangolare 150x600mm con armature trasversali costituite da staffe verticali Ø6 a 2 bracci con passo s=200mm.

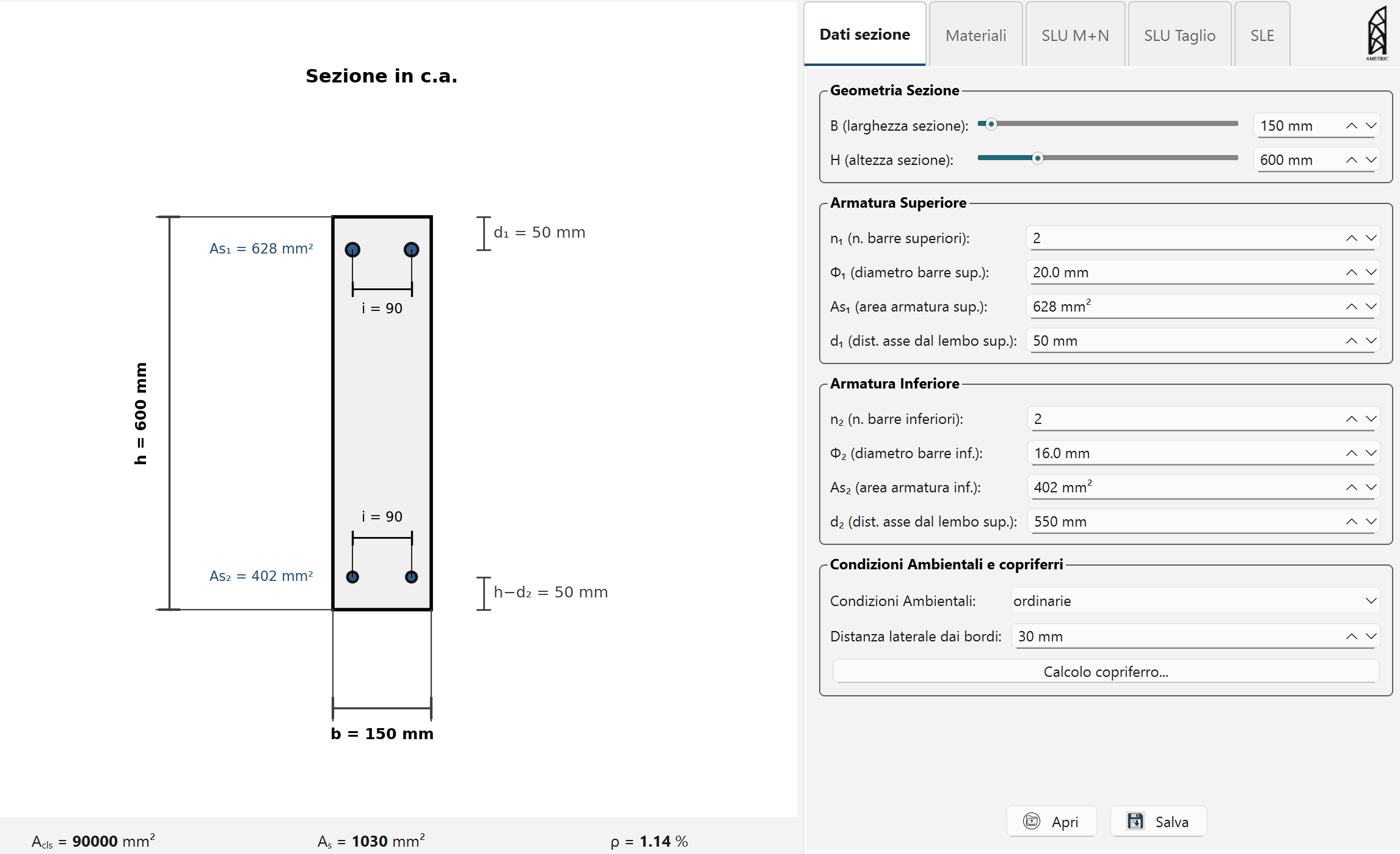

Impostazione della sezione 150×600 con le armature longitudinali nella scheda "Dati sezione"

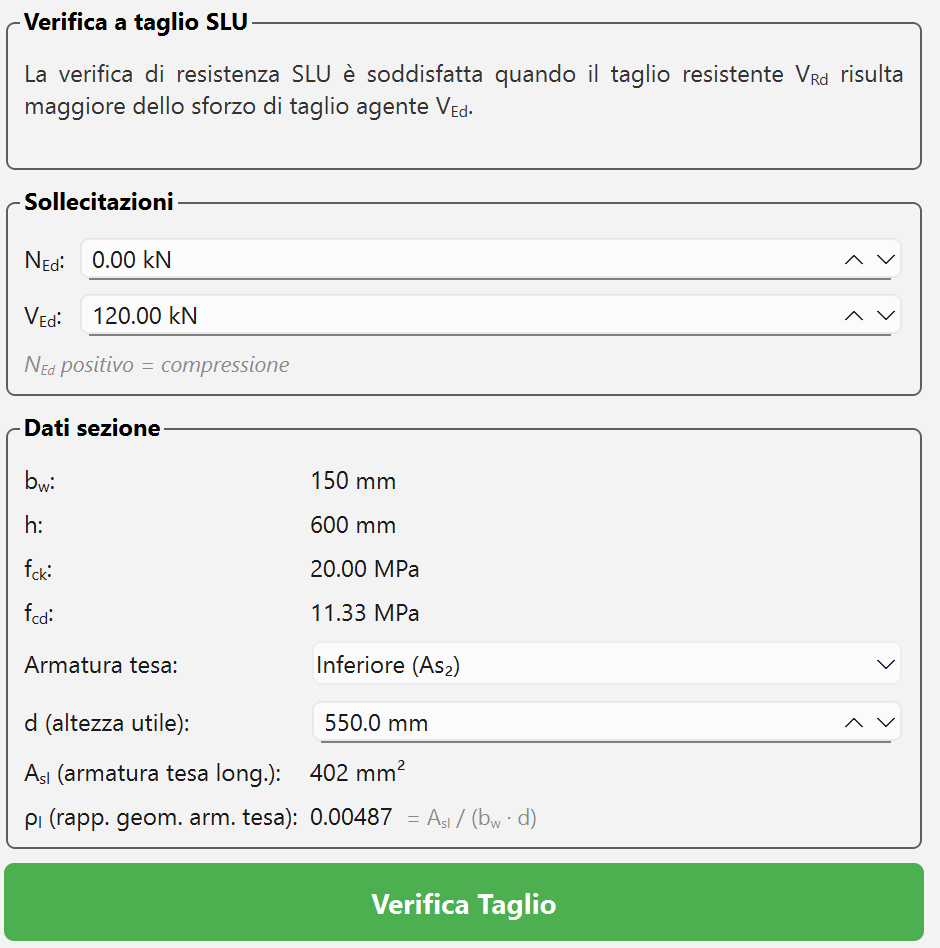

Scheda "SLU Taglio": sollecitazioni agenti e riepilogo dei dati di calcolo della sezione

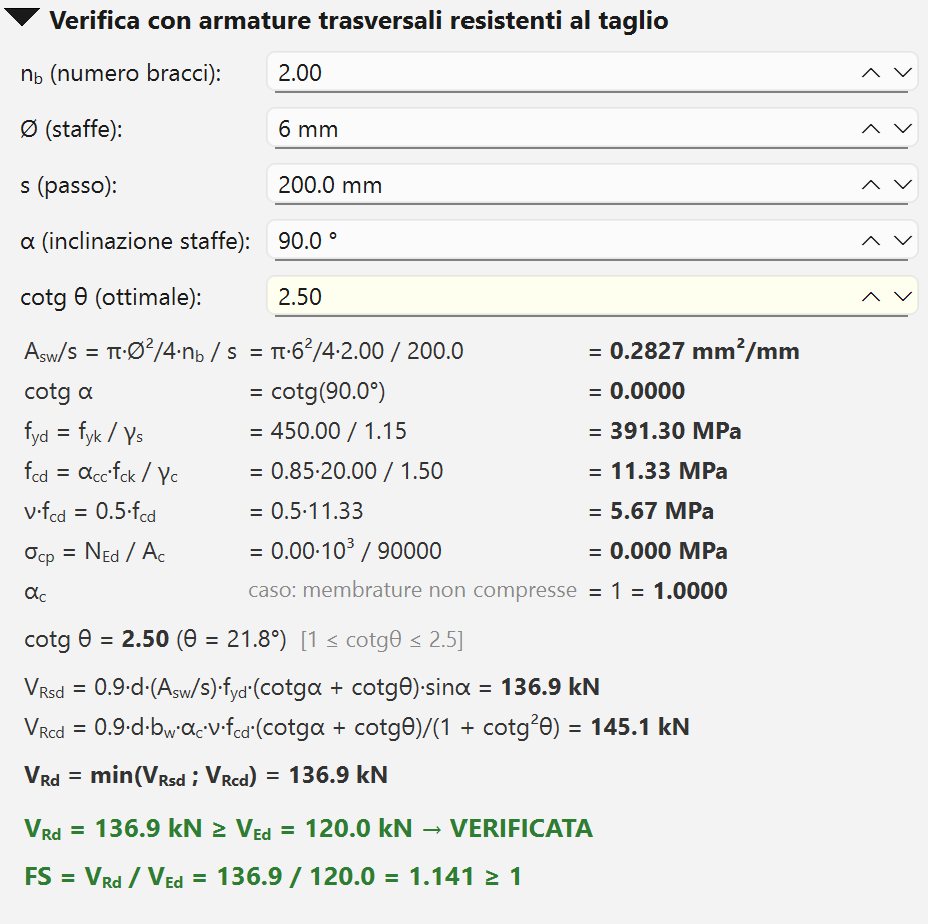

Verifica con armature trasversali: calcolo di V_Rsd, V_Rcd e V_Rd = 136.9 kN

Il valore di taglio resistente calcolato con il software AMetric_sez_CA è pari a V_Rd=136.9 kN, perfettamente allineato al valore di V_Rd=136.8 kN ottenuto nell'esempio svolto del testo adottato come riferimento.

Si fa presente che nel volume "Progetto delle strutture in calcestruzzo armato con l’Eurocodice 2 e le Norme Tecniche per le Costruzioni 2018" si assume f_yd = 391 MPa, arrotondando per difetto, e z = 500mm come approssimazione del valore 0.9d previsto in normativa.
